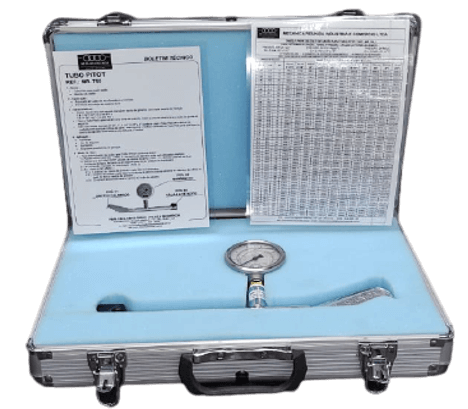

O que é um Tubo Pitot?

O TUBO PITOT é um equipamento usado para medir vazão da linha de uma maneira prática e rápida.

Materiais utilizados na fabricação.

O TUBO PITOT é fabricado em latão com acabamento cromado.

Funcionamento do Tubo Pitot.

O TUBO PITOT obtém a vazão através da conversão da pressão indicada no manômetro durante a medição

Qual esguicho deve ser utilizado com o Tubo Pitot?

O esguicho utilizado em conjunto com TUBO PITOT, precisa ser de jato compacto (Esguicho para teste ou Esguicho agulheta), não se pode utilizar esguicho regulável com este equipamento.

Modo de Usar.

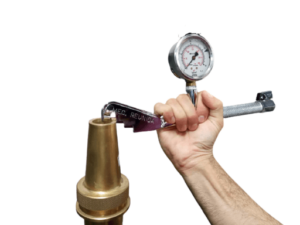

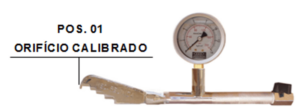

1. Ajustar o orifício calibrado (POS. 1) no centro do diâmetro onde será efetuada a medição;

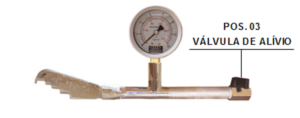

2. Retirar o ar do TUBO PITOT através da válvula de alivio (POS. 3), abrindo-a até ter um fluxo constante de água, fechando-a em seguida para iniciar a leitura do manômetro;

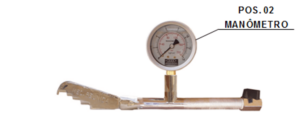

3. Ler a pressão indicada no manômetro (POS. 2).


Converter a pressão em vazão através da Tabela ou Fórmula.

Através da Tabela

Para conversão da pressão em vazão através da tabela, é necessário indicar a pressão obtida no TUBO PITOT e o Ø de passagem do jato d’água.

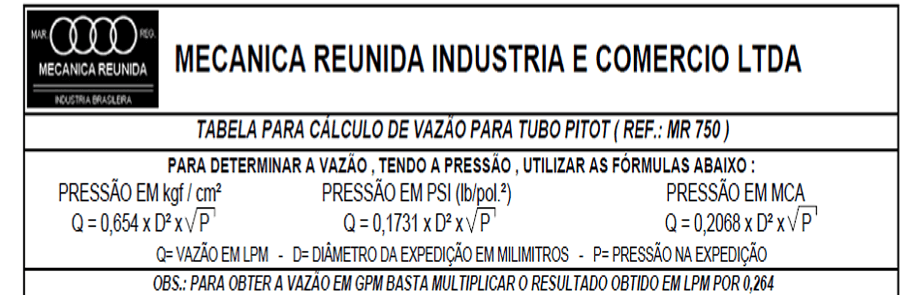

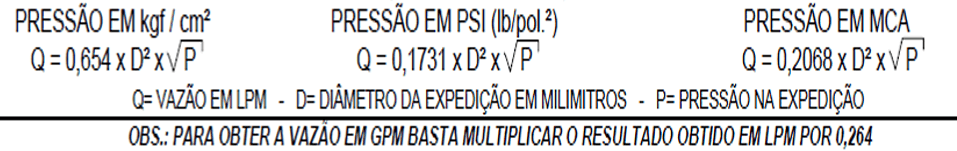

Através da fórmula abaixo

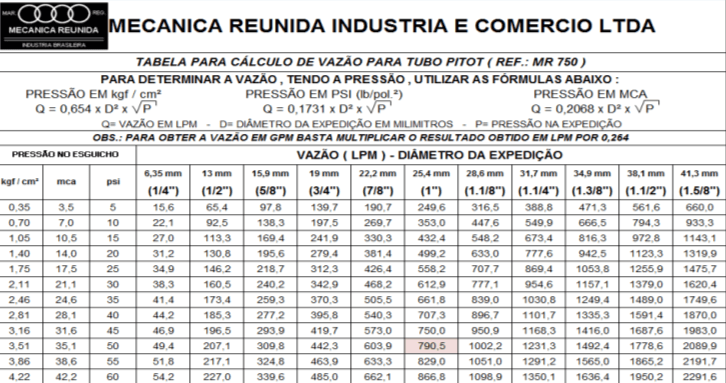

Exemplo de utilização da tabela do Tubo Pitot.

• Esguicho utilizado com TUBO PITOT: Esguicho para teste com saída Ø 1” (25,4mm)
• Pressão verificada no manômetro do TUBO PITOT: 3,5 kgf/cm²



Exemplo de utilização da fórmula na tabela do Tubo Pitot.

• Esguicho utilizado com TUBO PITOT: Esguicho para teste com saída Ø 1” (25,4mm)
• Pressão verificada no manômetro do TUBO PITOT: 3,5 kgf/cm²

Exemplo para fórmula em kgf/cm²

Q= 0,654 x (25,4)² x √ 3,5= 789,02 lpm

Calibração do Manômetro.

A frequência com que é feito a calibração do manômetro é determinada pela própria empresa, algumas empresas fazem a cada 6 meses outras fazem a cada 1 ano.
